Tauchverfahren

Ferrodip.ch
Verfahren

Beim Diplex als Tauchverfahren müssen die Flüssigkeiten:

gut in Hohlräume eindringen und aus Hohlräumen auslaufen können
die Hohlräume müssen sich oben entlüften können
schöpfende Teile sind zu vermeiden oder müssen mit Abflusslöchern versehen werden

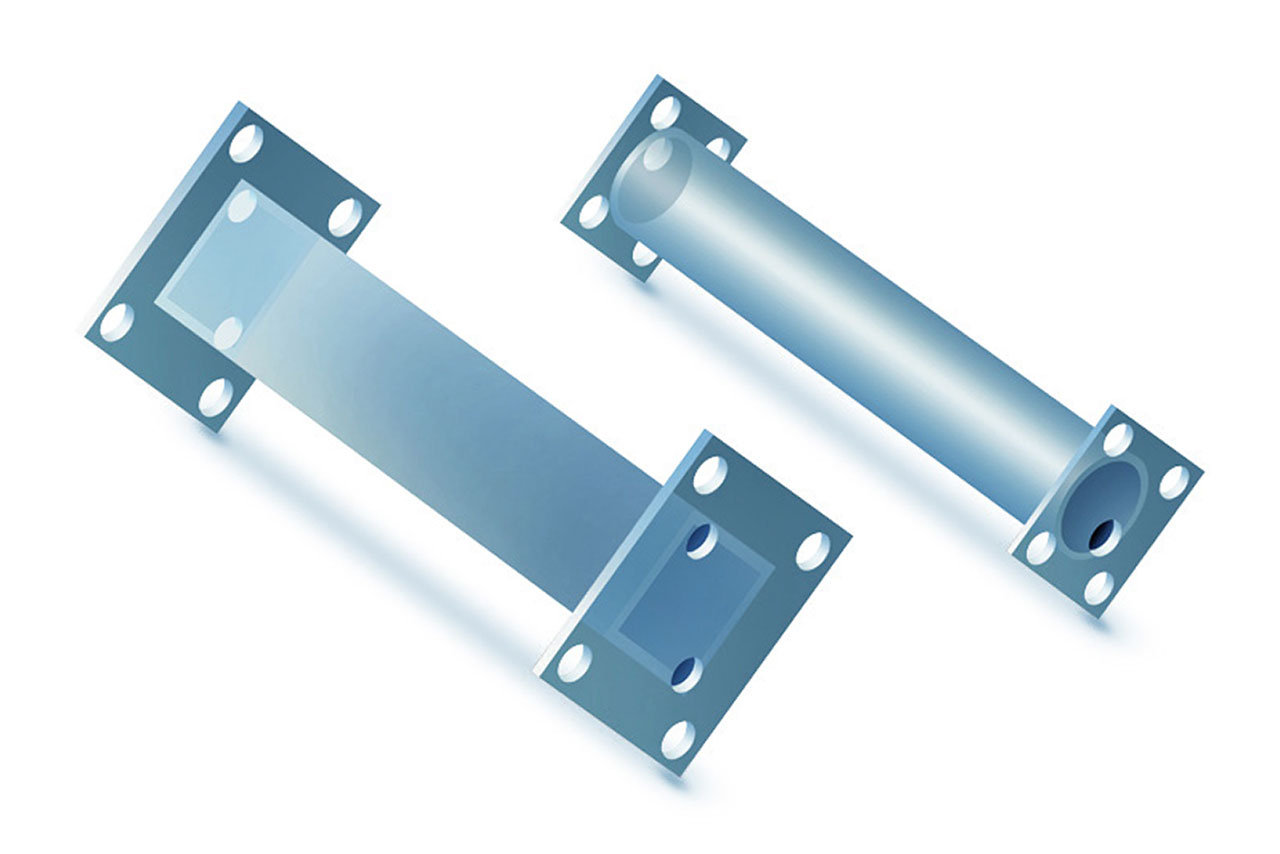

Schräges Aufhängen, unten grosse Einlauflöcher (≥10 mm und zuunterst kleine Auslauflöcher (5mm), oben in den Ecken kleine Entlüftungslöcher (5 mm).

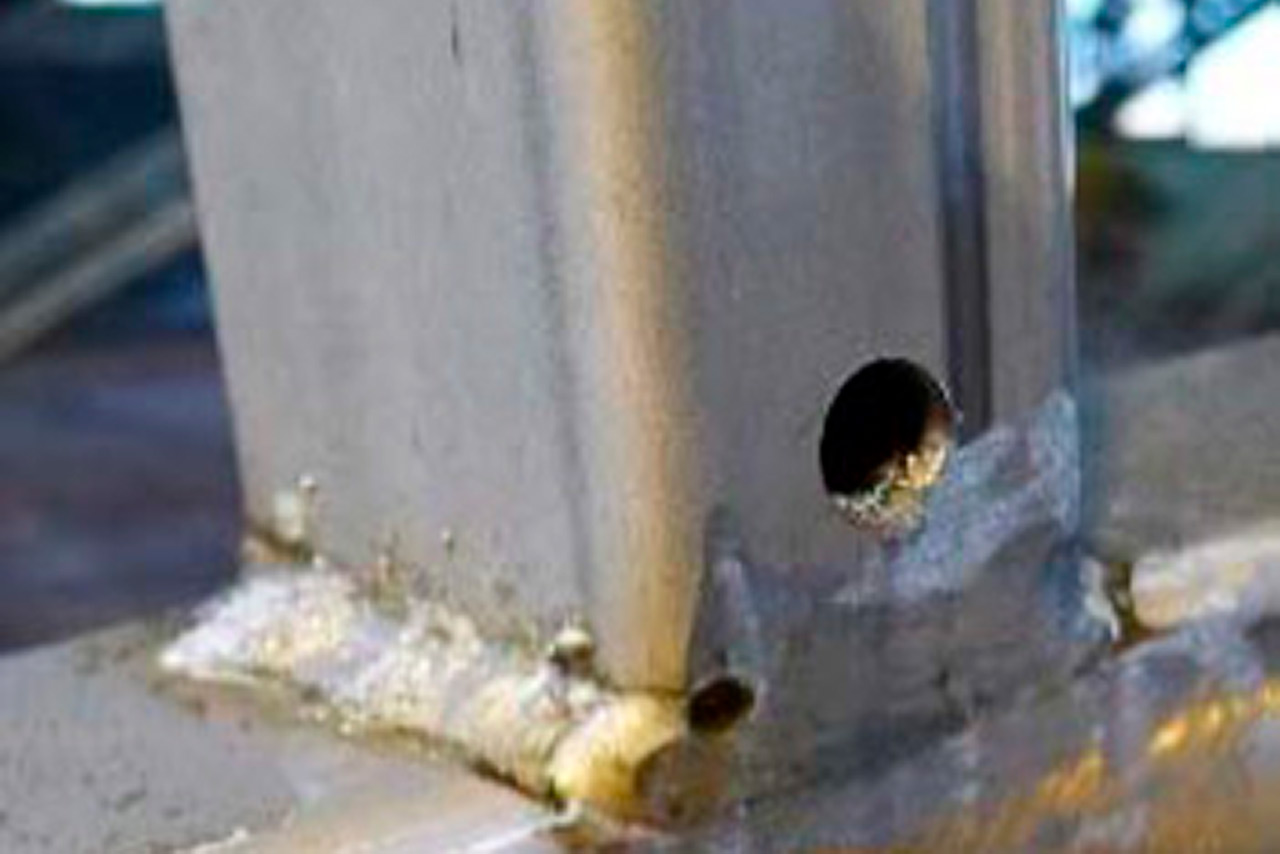

Ein grosses Einlaufloch und an der untersten Stelle ein kleines Auslaufloch.

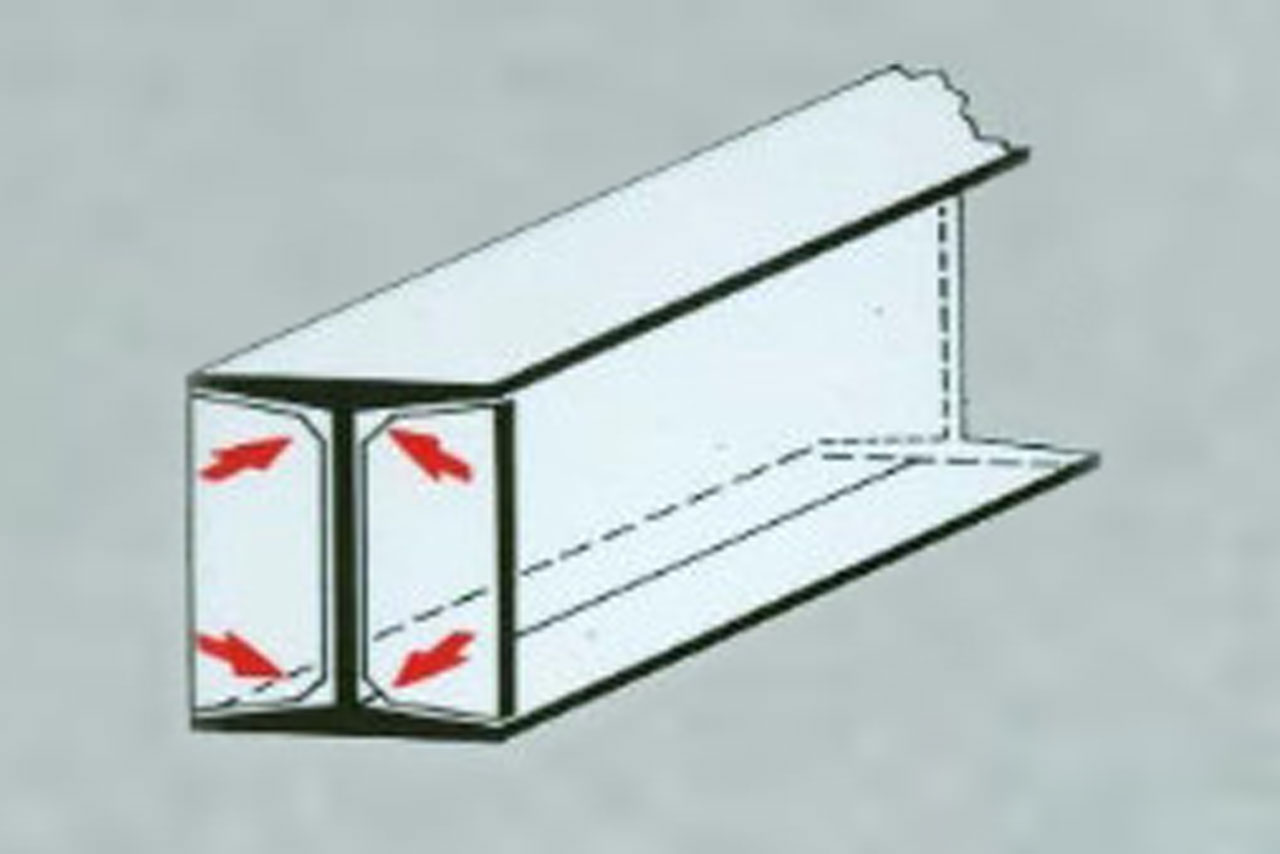

Rippen ausklinken, schöpfende Stellen vermeiden.

der Oberflächen nach EN 1090

Ab C4 lang: Vorbereitungsgrad P3

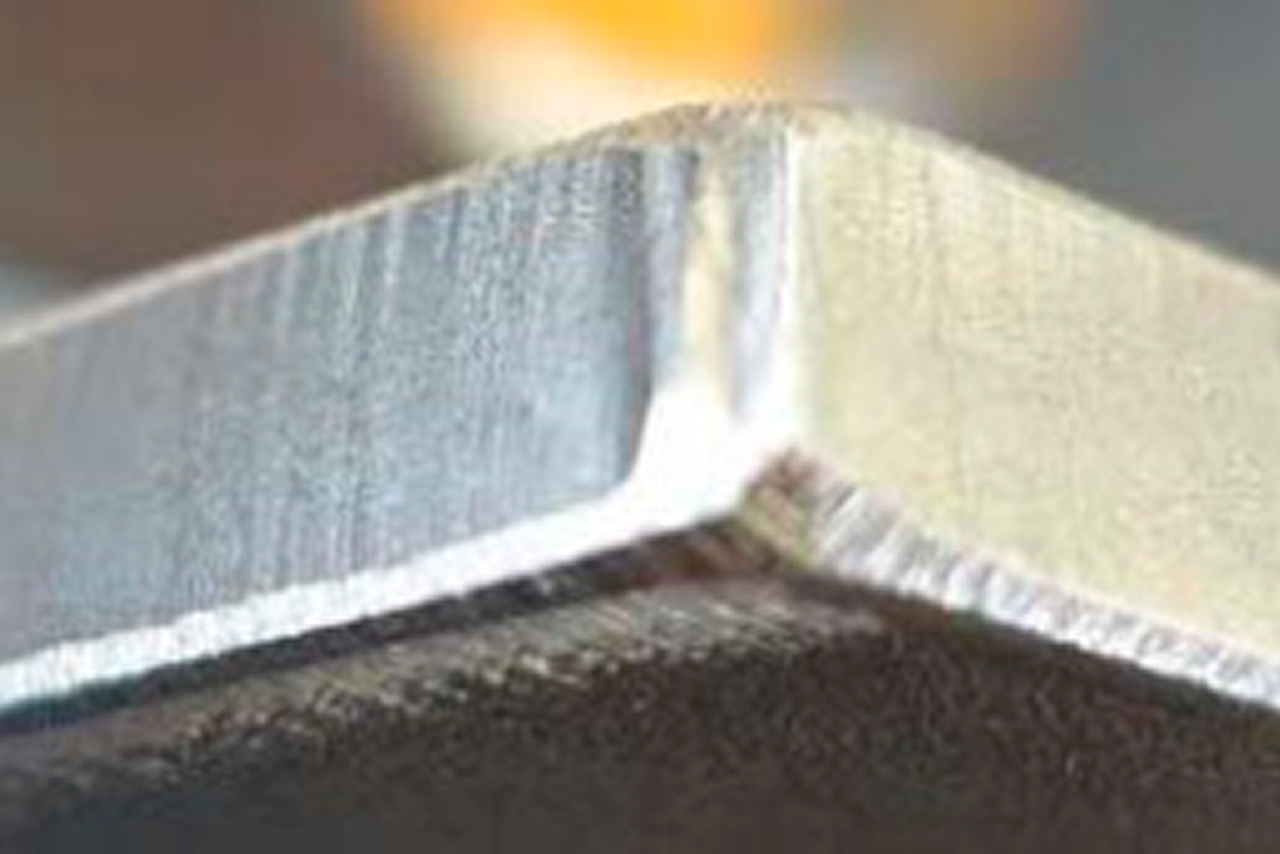

Kanten gerundet mit r = 2mm

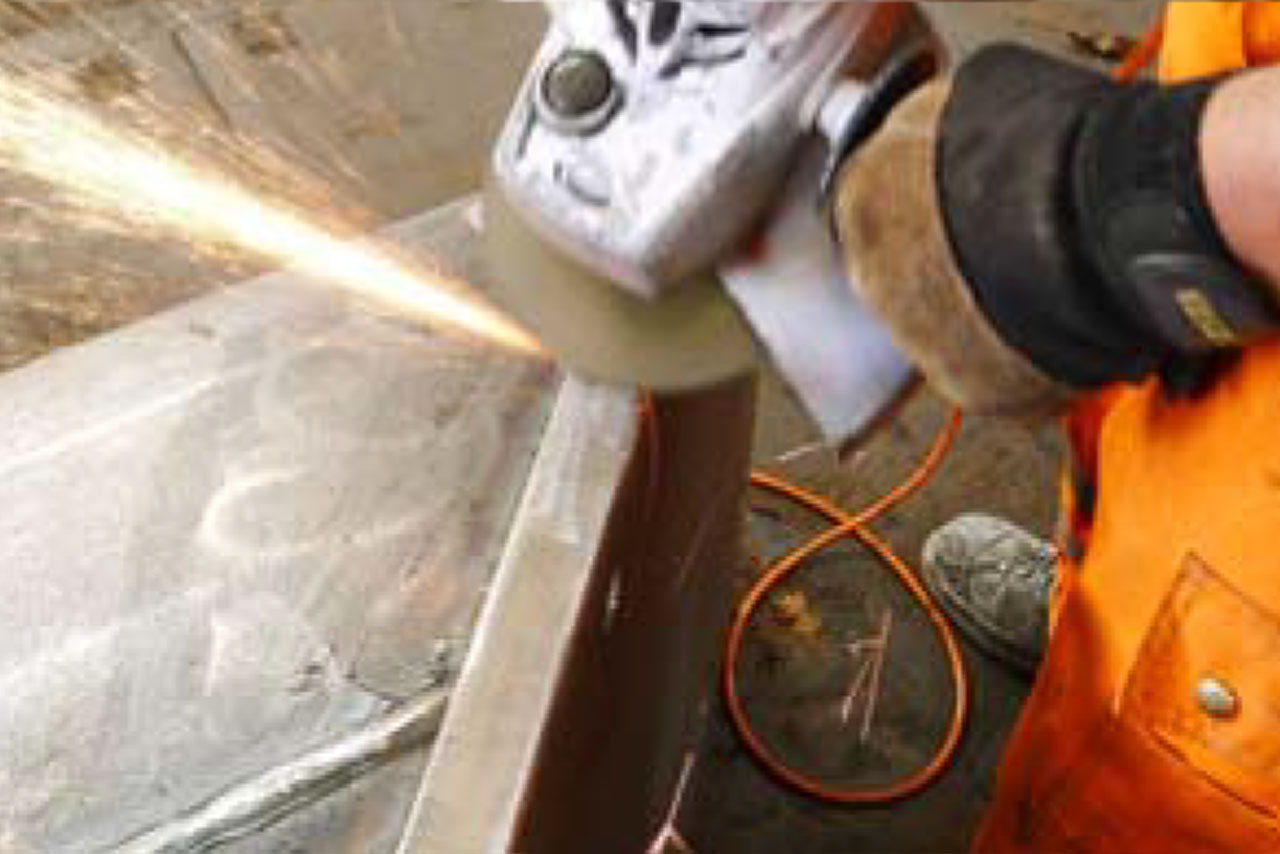

Schleifen von Brennschnittflächen:
Kanten und Schnittfläche mit Winkelschleifer überschleifen.

Bis zu einer Belastung C3 lang (15-25 J.) oder C4 mittel (7-15 Jahre) genügt nach EN 1090 der Vorbereitungsgrad P2.

Ab C4 lang und C5 generell gilt Vorbereitungsgrad P3:

Vorbereitungsgrad (EN 1090)	Kanten	Schweissnähte und Oberflächen	Thermische Schnittflächen
P2	Gebrochen	Scharfe Kanten, Löcher, Scweissperlen, etc. verschleifen	Überschliffen
P3	gerundet r ≥ 2 mm	Frei von Poren, Randkerben, Riefen. Fehlstehlen ausgeschliffen	Zurückgeschliffen, Schnittspuren unsichtbar

Beispiele

Pollerleuchte

Innen: Tauchlack (15‐40 μm) Aussen: Diplex, Tauchlack + Pulver Decklack (total 75 ‐ 120 μm)

Streckgitter

Diplex: Tauchlack + Pulver Decklack

Rundrohr

Innen: Tauchlack (schwarz)
Aussen: Diplex, Tauchlack + Pulver Decklack (rot)

Geländer

Links: nur Tauchlack
Mitte und rechts: Diplex Tauchlack + Pulver Decklack

Fahrzeugbau

Tauchlack (15‐40 μm)
